La fuente de Alimentación para montaje en protoboard MB102 es la fuente mas popular que existe en el mercado para la alimentación de pequeños proyectos de electrónica, robótica y automatización.
Cuenta con una pequeña protección contra cortocircuito ademas de que cuenta con un LED indicador de alimentación por lo que si hay un corto el LED se apaga avisándonos del corto . El MB102 tiene dos modos de entrada de alimentación. A través de USB y a través de un plug de 3.2mm universal el cual puede ser alimentado desde 6.5V a 12V, incorpora un interruptor para controlar el suministro de energía.
Tiene dos salidas fijas una de 3.3V y otra de 5.5V y puede suministrar una corriente máxima de 700mA que es lo suficientemente bueno para la mayoría de aplicaciones. Incorpora ademas 2 jumpers o puentes para poder elegir entre 5V , off y 3,3V para poder seleccionar en cada lado del protoboard el voltaje de su preferencia . El tercer jumper es una salida doble de 3.3V y 5V para poder alimentar algún otro elemento el cual puede en muchas ocasiones resultar útil.
En la protoboard podemos distinguir varias zonas diferenciadas por el servicio que nos prestan para montar nuestros circuitos:

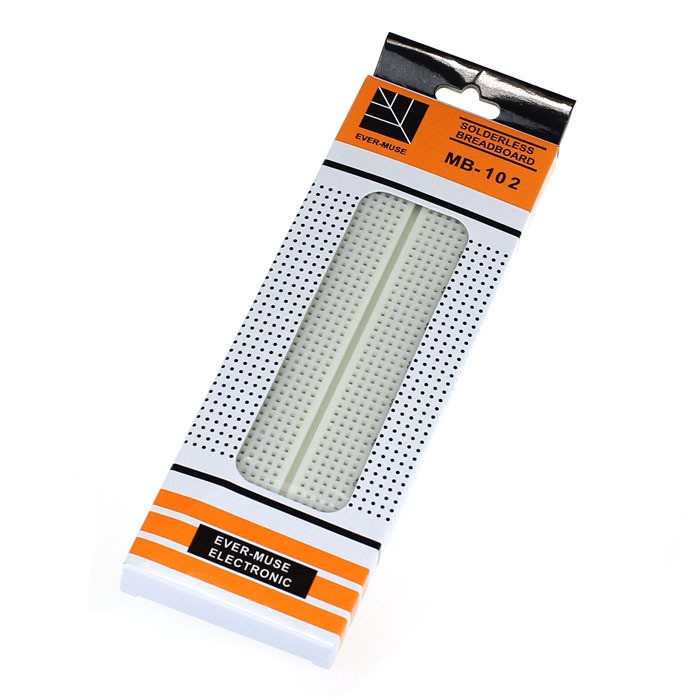

Las zonas 1 y 2 son las filas situadas en los extremos que nos proporcionan los buses de alimentación. El modelo MB-102 que puedes encontrar en la tienda tiene 2 buses a cada lado marcados con positivo y negativo.
Los buses de alimentación según el modelo pueden ser de una pieza o cortados, como en la foto del ejemplo, si solo queremos utilizar una alimentación a través de todo el bus deberemos unirlos mediante puentes de cable.
En la zona 5 están las columnas de prototipado, para insertar y conexionar los componentes de nuestro circuito, los 5 puntos de cada columna están unidos entre si. La zona 6 es la separación entre las columnas superiores e inferiores, tiene la medida correspondiente a un encapsulado Dip para poder insertar circuitos integrados y disponer de una columna por cada uno de sus pines.
En esta fotografía podemos ver al desnudo la parte trasera de una protoboard MB-102, podemos distinguir las 4 filas del doble bus de alimentación a cada lado y ver de forma clara la unión eléctrica de los 5 puntos de cada columna.
